Kotwy jednostronne

Kotwy jednostronne (znane również pod nazwą BoxBolt) są produktem do jednostronnego łączenia konstrukcji stalowych zwłaszcza z profili zamkniętych (gdzie jest utrudniony dostęp do swobodnego operowania narzędziami).

Dzięki zastosowaniu śrub z łbem sześciokątnym montaż przeprowadzać można przy użyciu zwykłego klucza płaskiego, ale również narzędziami pneumatycznymi.

Oferujemy KOTWY JEDNOSTRONNE cynkowane galwanicznie, cynkowane ogniowo oraz ze stali nierdzewnej.

Opis montażu:

- 1 -

Po dopasowaniu otworów w łączonych elementach – wsuń kotwę jednostronną max głęboko – aż dolny kołnierz spasuje się z powierzchnią łączonych elementów.

- 2 -

Przytrzymaj kluczem płaskim sześciokątny płaszcz kotwy, a kluczem dynamometrycznym dokręć śrubę rdzenia kotwy.

- 3 -

Usuń klucz płaski i sprawdź, czy śruba rdzenia jest dokręcona prawidłowo.

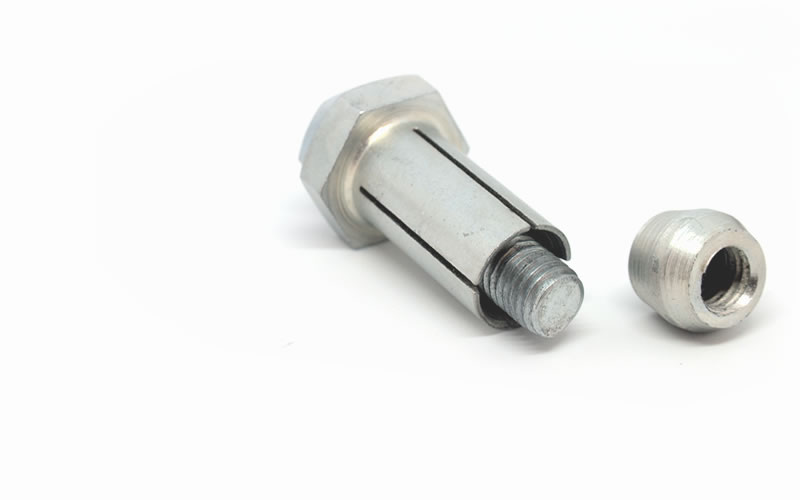

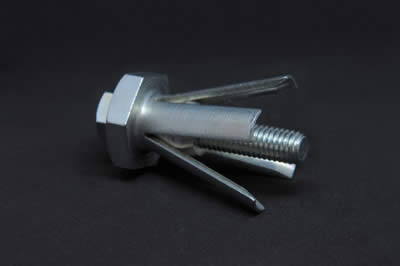

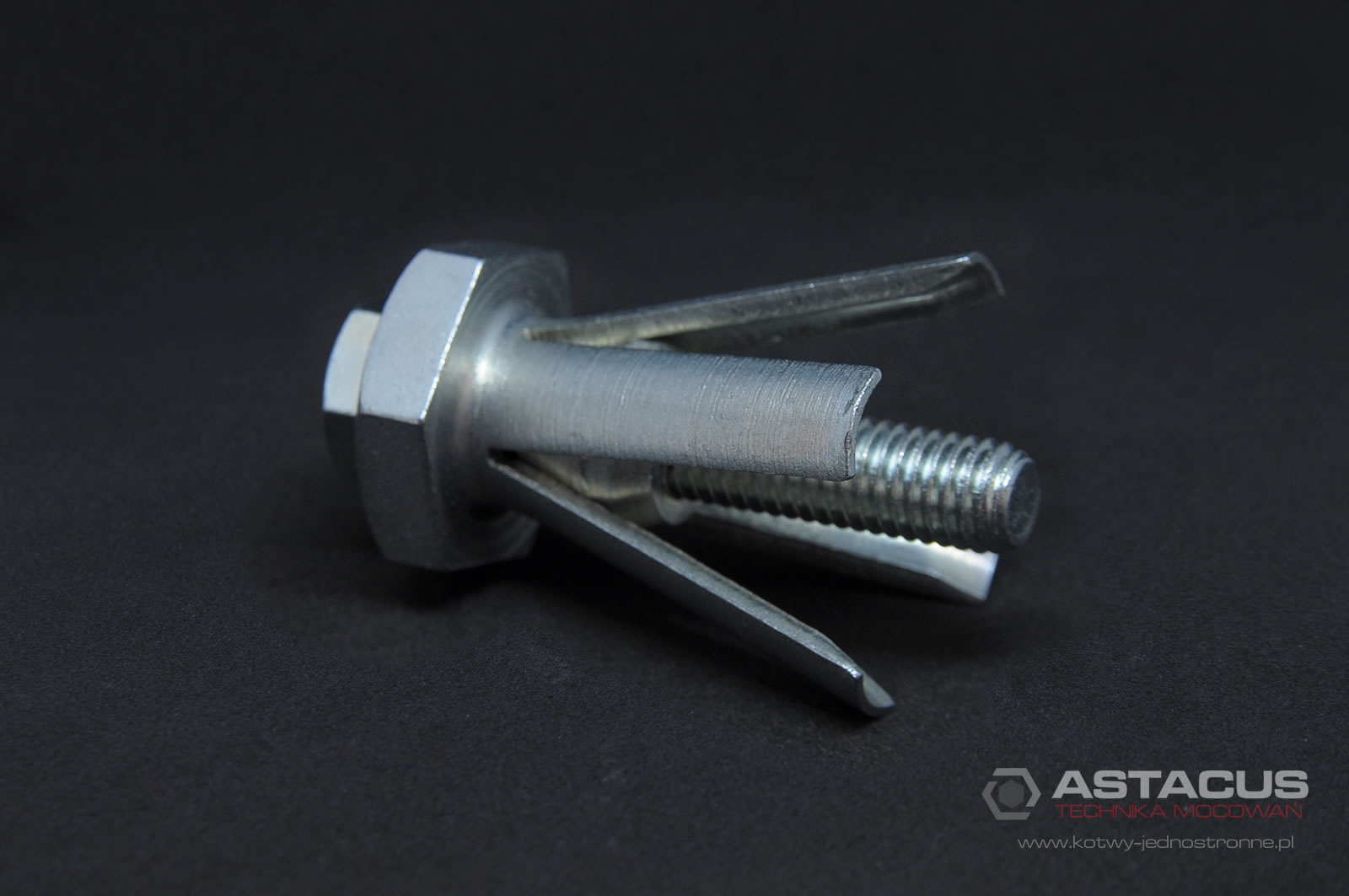

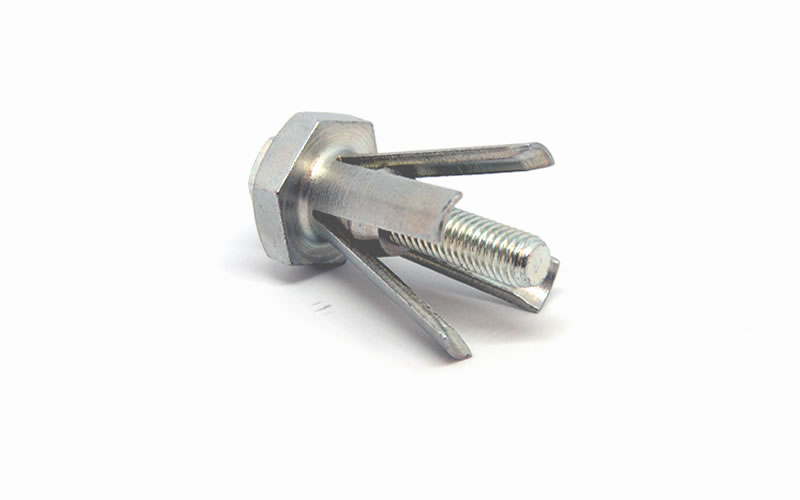

kotwa jednostronie wkręcana

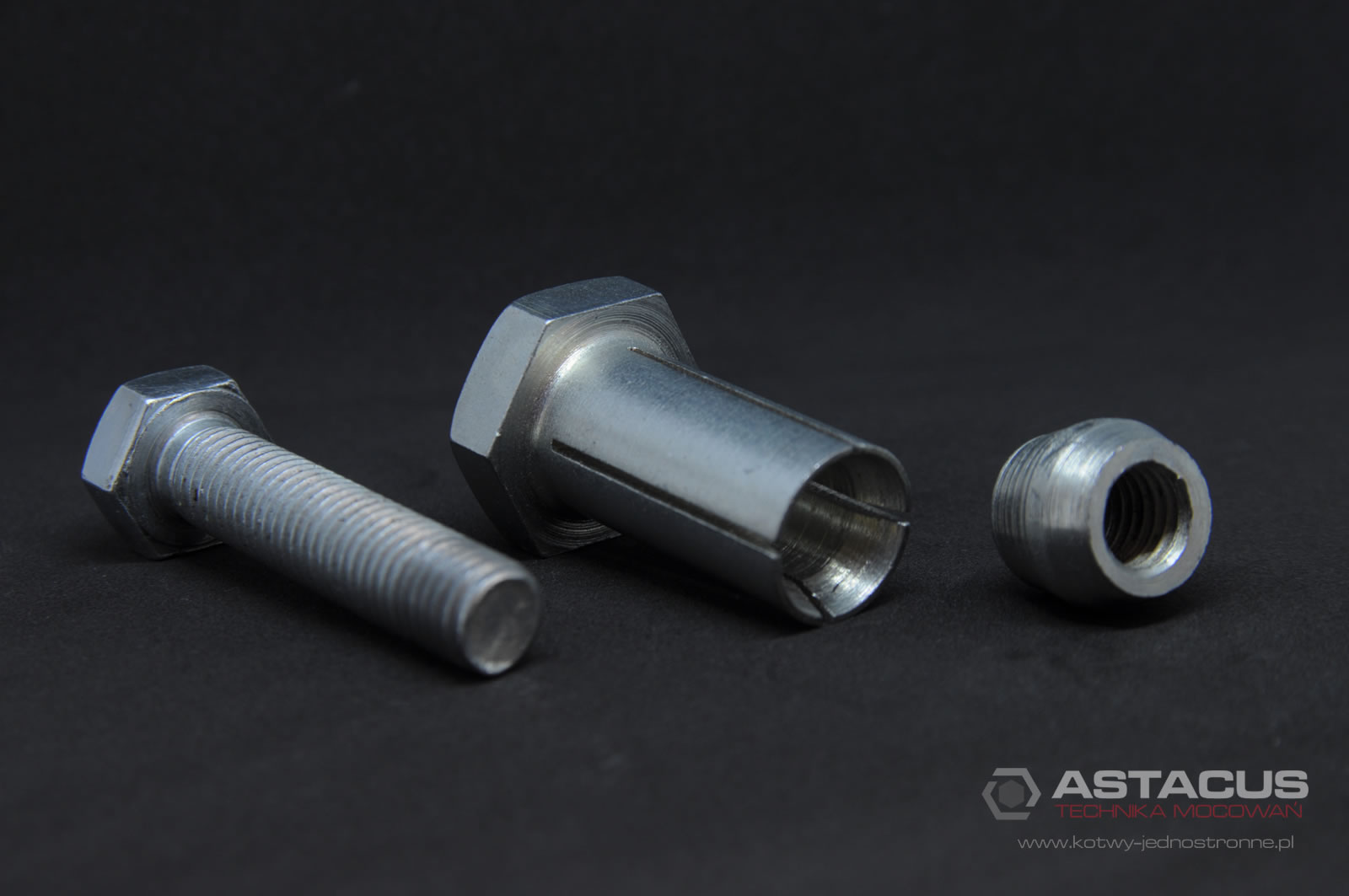

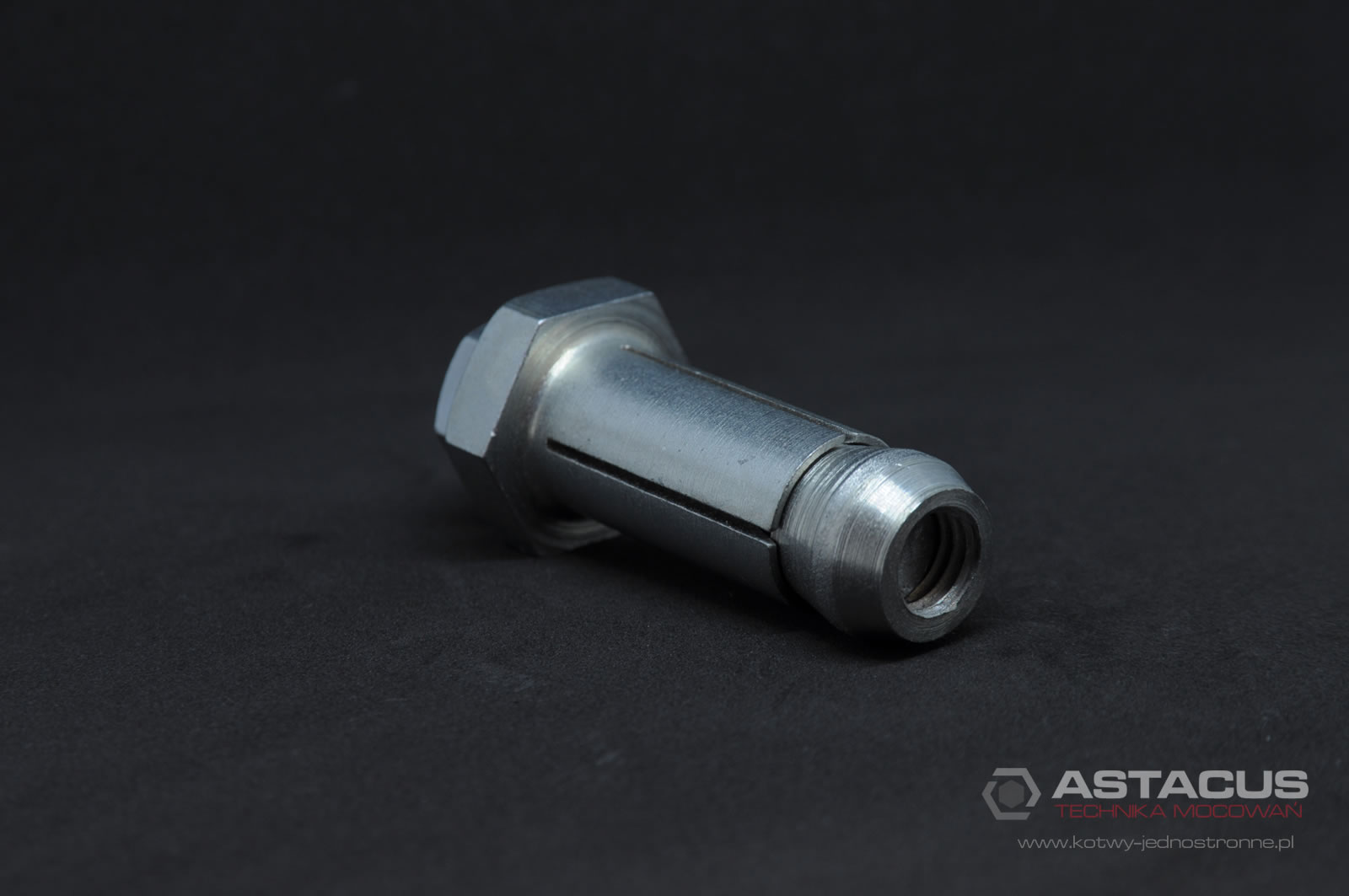

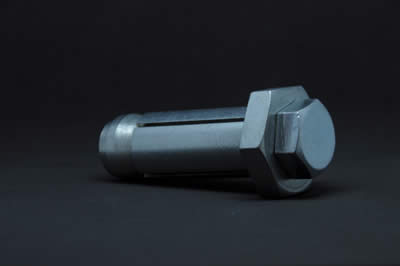

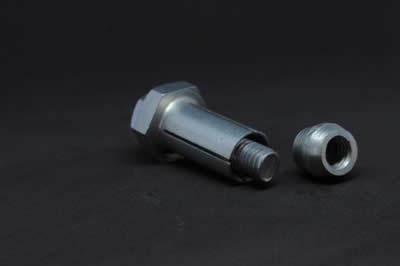

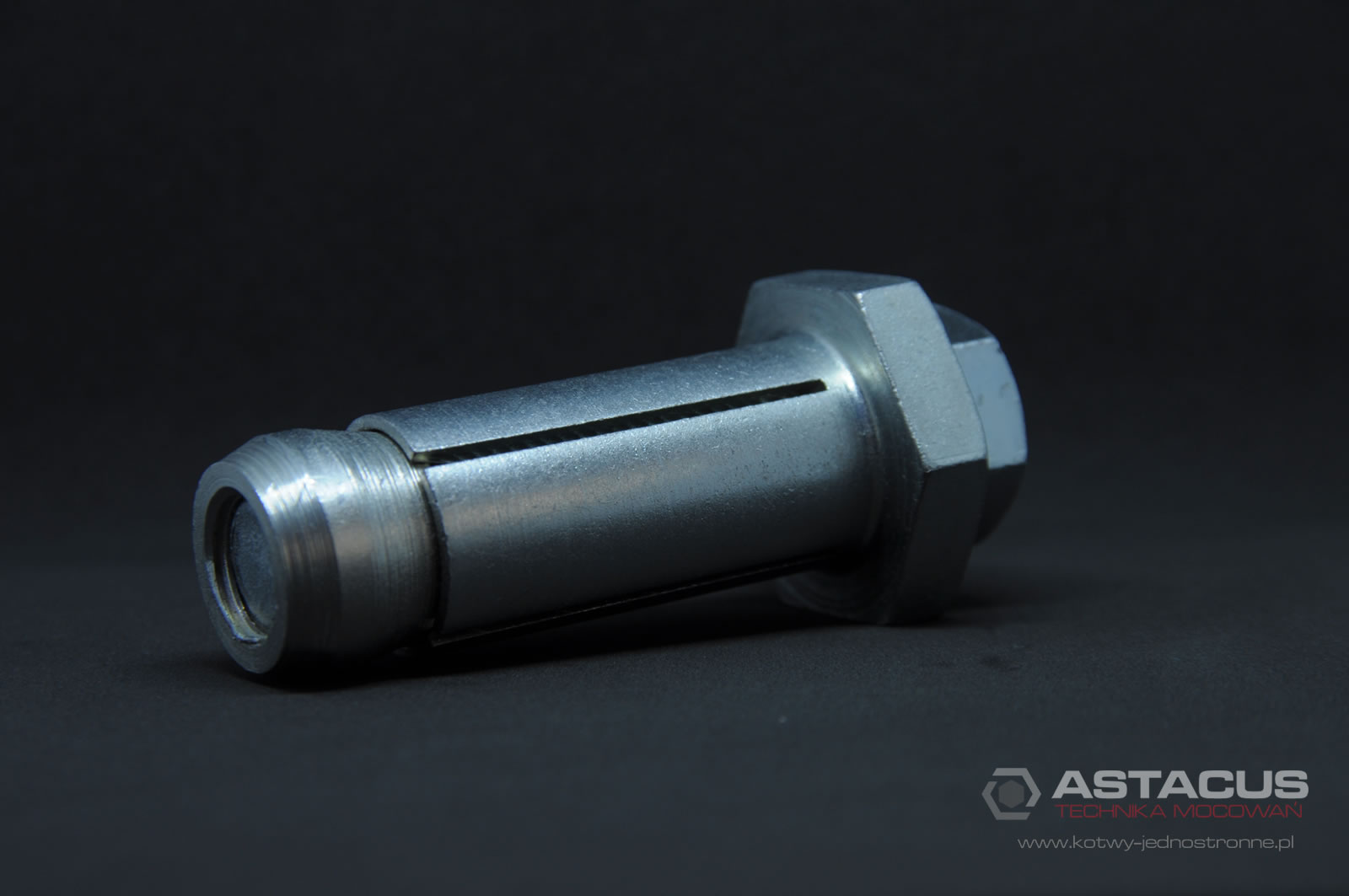

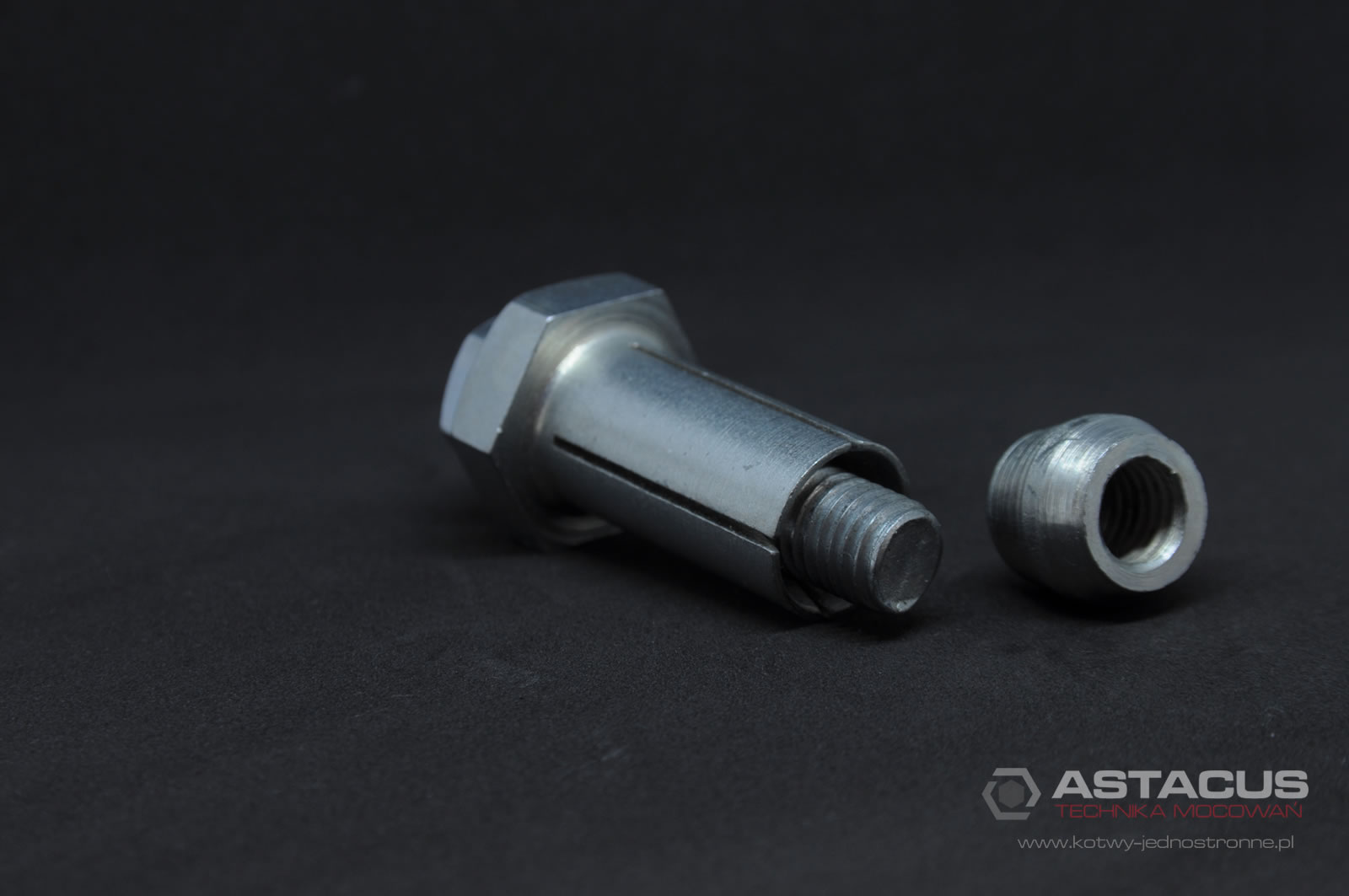

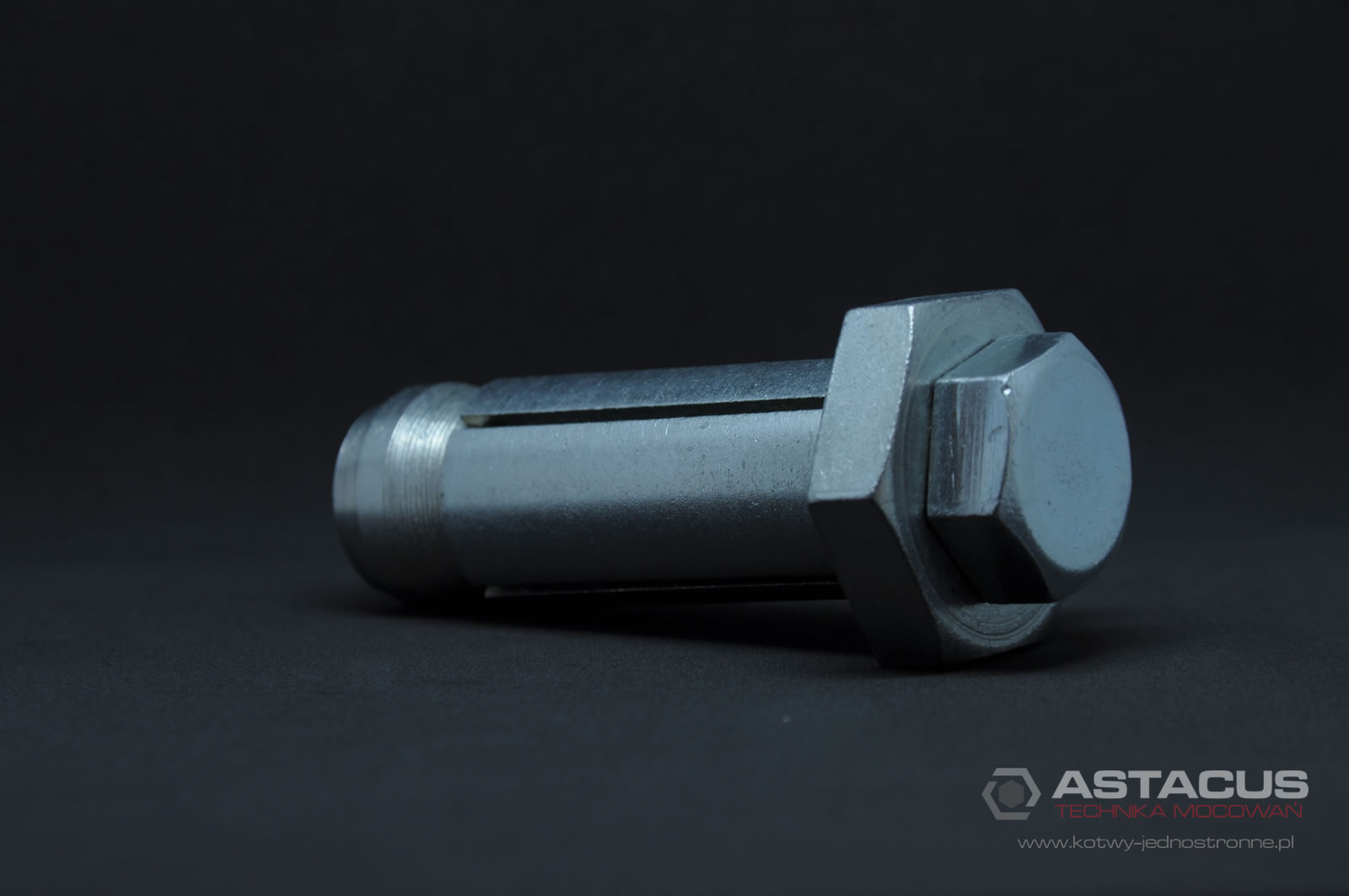

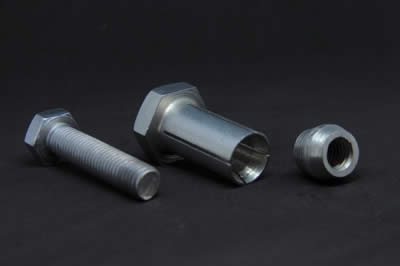

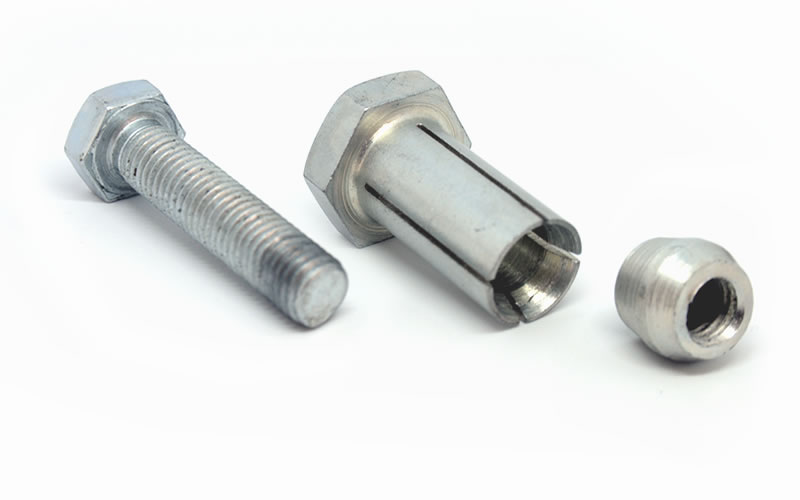

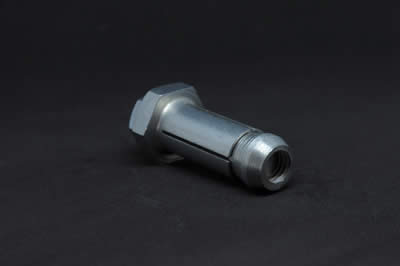

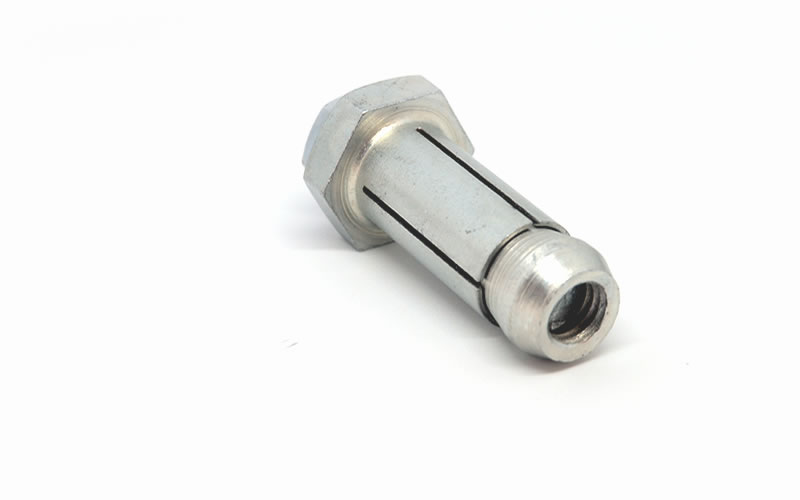

kotwa jednostronna widok
kotwa jednostronna widok
kotwa jednostronna widok
kotwa jednostronna widok
kotwa jednostronna widok
kotwa jednostronna widok

Zastosowanie

Dzięki łatwości montażu nasze kotwy jednostronne znajdują zastosowanie w montażu:

  • konstrukcji stalowych, w szczególności przy montażu do profili zamkniętych,
  • balustrad do konstrukcji stalowych,
  • dowolnych elementów stalowych do profili zamkniętych lub konstrukcji o ograniczonym dostępie,
  • przeszklonych elewacji do konstrukcji stalowej budynku.

Kotwy posiadają certyfikat m.in.:
certyfikat CE certyfikat Polski Rejestr Statków

Oferta

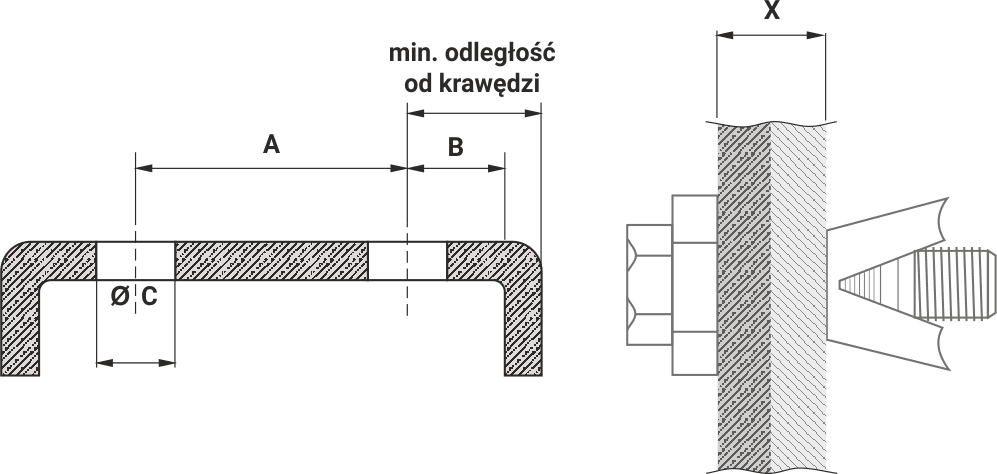

schemat wymiarowania
Kotwa
Kod
Rozmiar Dł. śruby Min. zakres
montażu [X]
Max. zakres
montażu [X]
Kołnierz
szerokość
Kołnierz
grubość
Wymiar [A] Wymiar [B] Śred. otworu
do montażu
CENA za sztukę
Ocynk galwaniczny
[OG]
CENA za sztukę
Ocynk ogniowy
[OO]
CENA za sztukę
Stal nierdzewna
[SN]
KJ1/_/06 1 45 3 29 17 5 30 11 11 (+1,0) 20,30 zł 24,30 zł 42,00 zł
KJ1/_/08 1 50 4 26 22 6 35 13 14 (+1,0) 23,20 zł 27,20 zł 54,60 zł
KJ2/_/08 2 70 15 46 22 6 35 13 14 (+1,0) 36,40 zł 43,70 zł 64,00 zł
KJ3/_/08 3 90 28 66 22 6 35 13 14 (+1,0) 39,40 zł 47,30 zł 75,40 zł
KJ1/_/10 1 50 5 23 24 7 40 15 18 (+1,0) 28,80 zł 34,50 zł 86,30 zł
KJ2/_/10 2 70 19 43 24 7 40 15 18 (+1,0) 44,20 zł 53,00 zł 93,60 zł
KJ3/_/10 3 90 35 63 24 7 40 15 18 (+1,0) 48,30 zł 57,90 zł 106,00 zł
KJ1/_/12 1 55 5 25 27 8 50 18 20 (+1,0) 31,90 zł 38,30 zł 117,00 zł
KJ2/_/12 2 80 22 50 27 8 50 18 20 (+1,0) 49,40 zł 59,30 zł 154,50 zł
KJ3/_/12 3 100 40 70 27 8 50 18 20 (+1,0) 54,40 zł 65,20 zł 188,50 zł
KJ1/_/16 1 75 6 35 36 9 55 20 26 (+1,0) 42,80 zł 51,40 zł 216,80 zł
KJ2/_/16 2 100 30 60 36 9 55 20 26 (+1,0) 51,20 zł 61,50 zł 234,00 zł
KJ3/_/16 3 120 35 80 36 9 55 20 26 (+1,0) 67,60 zł 81,50 zł 273,00 zł
KJ1/_/20 1 100 8 42 46 11 70 25 33 (+1,0) 99,00 zł 117,00 zł 290,00 zł
KJ2/_/20 2 120 36 72 46 11 70 25 33 (+1,0) 151,00 zł 181,00 zł 312,00 zł
KJ3/_/20 3 150 66 102 46 11 70 25 33 (+1,0) 177,00 zł 212,00 zł 348,00 zł

w kodzie kotwy w miejce dolnika '_' należy wprowadzić oznaczenie typu kotwy:
Ocynkowana galwanicznie - OG
Ocynkowana ogniowo - OO
Ze stali nierdzewnej - SN
Klasa twardości śruby kotwy wynosi 8.8

cena dotyczy jednej sztuki, kwoty podane w tabeli są kwotami netto - należy doliczyć 23% VAT
